【橋隧創新周周探】武漢青山長江大橋
發布時間：
2021-05-13
根據青山長江大橋所處的武漢四環高速公路過江交通功能需求和橋位港口碼頭的限制條件，大橋采用一跨越過天興洲南汊主航道的斜拉橋方案設計
大橋的獨特之處
根據青山長江大橋所處的武漢四環高速公路過江交通功能需求和橋位港口碼頭的限制條件，大橋采用一跨越過天興洲南汊主航道的斜拉橋方案設計，采用A型主塔，背跨混凝土橋面板+鋼箱結合梁，主跨全鋼結構箱梁方案的總體布置，結構剛勁，建筑挺拔，受力合理。
針對“重載、寬橋、大跨”的結構特點，根據全面的受力分析計算，對斜拉橋各個受力部件均進行精細化設計，如對鋼梁重載作用部位的橋面板厚度和相應的橫梁在細節上都采取了特殊的增厚和增強措施，同時對U肋采用內外雙面施焊的加強構造。這樣，既提高耐久使用性又節省工程總體費用。
大體積混凝土施工中，如何有效控制因內外溫差大而導致的裂縫是青山大橋建設過程中的一個難題。主塔承臺是橋梁的關鍵受力構件，一旦出現裂縫，水中承臺的鋼筋就極易腐蝕，從而影響大橋的使用壽命。設計和施工團隊從原材料、混凝土配合比出發，系統運用了一整套大體積混凝土溫控管理手段，杜絕了大體積混凝土裂縫的產生，同時將承臺系梁受拉區鋼筋全部采用專用不銹鋼鋼筋，保證了結構耐久性。
鋼橋面瀝青鋪裝是青山大橋建設過程中的又一技術難題。青山大橋鋼梁荷載重、結構寬、跨度大等，再加上武漢高溫、高濕、降水量大的特點，此次鋼橋面鋪裝對于工藝質量要求極為苛刻。鋼橋面19.5米超大寬度無縱縫單機一次性攤鋪，鋼橋面鋪裝并機攤鋪傳統工藝，保障了高品質橋面鋪裝實現。
這種橋型的主橋鋼梁在主塔處沒有橫梁支撐，依靠斜拉索的拉力處于全懸浮狀態，顯得較為獨特。發生大風或罕遇地震時，全漂浮斜拉橋可不受橋墩約束極大限度縱向擺動，順著拉索方向“蕩秋千”，避免結構共振，達到抗震消能的最佳效果。當橋梁發生溫度變形或正常的徐變變形時，相互脫離的懸浮結構也能避免橋中產生過大的內部應力。
為滿足大橋荷載重、車流量大、航道寬等需求，青山大橋建設中采用了一系列智能化、裝配化施工工藝與設備。同時通過吹砂筑島8400平方米，將大橋主墩基礎水上施工變?yōu)殛懙厥┕?，大幅提升了施工效率，為同類型大型基礎設施建設積累了寶貴施工經驗。

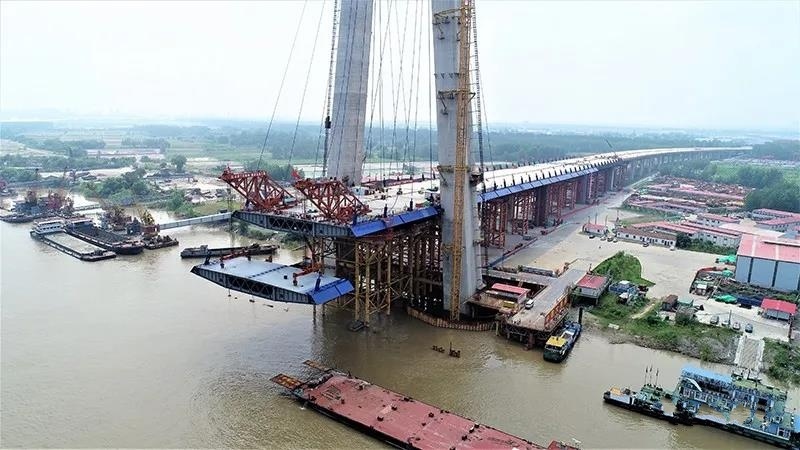

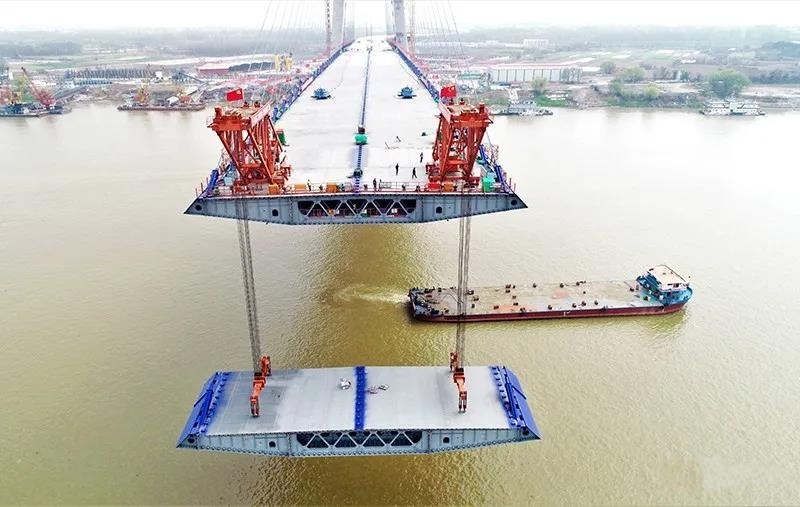

設計根據結構受力和地形條件，將斜拉橋主跨設計為全鋼結構，斜拉橋邊跨設計為鋼箱+混凝土橋面板結合結構，施工時在邊跨無水灘地上搭設支架，將其鋼結構梁體分節段從主塔前方水上運輸起吊，然后利用支架拼裝再向邊跨頂推到位，然后再安裝混凝土橋面板形成邊跨的結合梁。最后再在南北兩岸同時向中跨方向懸臂安裝鋼箱梁，直至中跨合龍。這樣的施工組織既省工期又容易操控。
橋都武漢
再添“門面”擔當

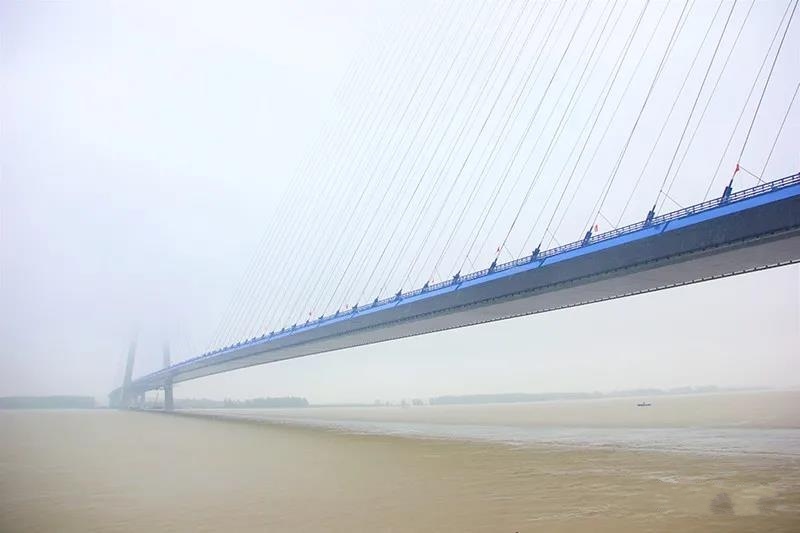

據全國工程設計大師、中鐵大橋勘測設計院副總工程師徐恭義介紹，青山長江大橋全長7548米，橋面寬48米，設雙向8車道，預留2車道，通行時速120公里。大橋主跨938米，是目前世界上跨度最大的全漂浮體系斜拉橋；橋面寬48米，是目前長江上橋面最寬的橋梁；主塔高279.5米，是目前世界上最高的“A”型塔。大橋位于武漢最大碼頭——武鋼外貿碼頭，武漢最大錨地——王家屋錨地之間，橋下長江黃金航道名副其實。貨運、航運具有大跨、超寬、重載之勢。
作為武漢四環線的控制性工程，該橋是連接武漢市六大新城組群的快速通道，將進一步優化武漢“環線+射線”路網結構，助力暢通武漢“鐵路、水路、公路、航空”立體交通體系，連接武漢水港、空港、保稅港和物流園區、產業園區，將有力帶動武漢長江兩岸港區碼頭經濟發展，對增強武漢國家綜合交通樞紐地位、打造中部地區現代物流基地具有重要意義。
