隨著物聯網、5G通信、BIM、大數據、人工智能和云計算等新一代信息技術的突破與發展，“智慧交通”應運而生，并成為交通強國戰略的重要組成部分。橋梁養護作為“智慧交通”中的一環，如何提高與改進其數字化、信息化水平，是所有從業人員面臨的一項突出問題。

        我國公路交通事業在近30年時間發展迅速，公路里程、橋梁數量等增速明顯，橋梁規范化、標準化養護面臨挑戰，存在諸多的問題和不足。主要體現在下述幾個方面：

        1. 截至目前，公路橋梁總數約88萬座，數量非常龐大。同時，隨著工業化水平的提高和人民生活水平的改善，整體交通量水平呈逐年遞增趨勢，且增速較快，部分路段的重車比例始終處于較高水平，導致橋梁超負荷服役現象較為普遍。此外，對于國道、省道等干線公路及縣鄉公路橋梁，由于建設年代較早，整體服役年限較長，材料劣化、結構開裂等病害多發，整體技術狀況水平較差。隨著既有橋梁服役年限的增加和交通量的逐漸上升，橋梁養護工作量大和任務繁重的情況將長期存在。

        2. 自本世紀初以來，橋梁養護工作逐漸得到各級管理部門及相關從業人員的重視，在制度建設、技術力量和資金投入等方面均有長足進步，檔案信息化管理方面也取得了明顯成效，但仍面臨部分老、舊橋梁基礎資料缺失或信息不詳，橋梁建成后其初始指紋數據不足或缺失等問題。此外，目前所用的檔案信息化管理手段仍以信息卡片為主，即使以電子化檔案存儲的信息，其重點仍在于對日常養護數據的電子化管理，其中靜態數據占很大比例，歷年積累的大量養護數據沉淀在數據庫中，其利用效率與可利用度相對較低。

        3. 隨著養護業務信息化的發展，大多管理單位已配備了各類養護系統、軟件，如養護管理系統、健康監測系統、檢測軟件等，各系統、軟件間的養護數據由于缺乏統一的數據標準，它們的融合及交互存在技術壁壘，嚴重影響數據使用率。

        4. 現有的橋梁檢測手段相對落后，主要以人工抵近檢查為主，現場檢測多采用紙質記錄，成果以報告形式體現，檢測報告內容、形式繁雜，成果質量參差不齊。近年，隨著數字化檢測軟件應用逐年增多，橋梁檢測數字化水平有所改善，檢測成果質量有所提高，但仍存在檢測軟件與養護管理系統交互性差、自動化檢測水平低等問題。

        5. 在橋梁養護設計、養護施工及后評價方面，數字化水平幾乎為零。養護設計中存在的檢測與設計脫節、設計周期長、變更量大等問題仍然較為突出，養護施工中仍以人工經驗為主，缺乏數字化管理手段，養護質量和施工作業安全控制水平參差不齊。

        面對橋梁養護中存在的諸多問題和不足,數字化養護為我們提供了一個解決問題的契機和途徑。以多層級橋梁數字化養護平臺為基礎,充分考慮各管理層級的具體業務需求和各作業環節的實際工作需要,根據橋梁結構特點進行數據分類,建立統一的標準,預留相應的數據交互通道,確保其互融互通,為實現橋梁養護數字化管理和數字化作業提供保障。同時,基于統一的數據標準,充分利用現有的新一代信息技術和圖像識別技術等,建設數字化養護平臺,研發相應的智能化、自動化檢測設備,開發橋梁巡查、檢測、設計和施工等相關軟件,形成橋梁數字化養護生態體系,提升養護數字化水平,提高養護作業效率和管理效率。

        在數字化養護生態體系建設中，多層級數字化養護平臺建設與數據標準建立，是最重要的兩項基礎性工作。數字化養護作業平臺作為多級數字化養護平臺的基礎層，平臺搭建和數據標準建立應考慮各層級實際業務需求，數據分類和交互應滿足各層級業務需求與本平臺各環節間的作業需要。同時，數字化養護作業平臺應對建設期資料、信息和歷史養護數據等，具有良好的兼容性與繼承性。

        建立數據標準體系，分析養護階段所涉及各類基礎數據和動態數據，保證新建系統數據的一致性，實現對既有數據進行一致性融合處理，打通現有各作業平臺、軟件與已有養護系統之間的數據通道，實現與既有養護系統之間的數據共享和整合，保證數據間關系的正確性、可理解性并避免數據冗余，確保數據傳輸過程的安全性，以及共享數據的互操作性和互用性。

        為適應市場需要，提高在數字化養護領域的技術水平，基于統一的數據標準體系，初步設想的數字化養護平臺主要包含基礎數據、橋涵檢查、健康監測、智能評估、養護規劃、養護設計、養護施工和后評估共8個基礎模塊，各模塊間數據具有較好的一致性，確保各模塊間的數據交互，平臺構成思路見圖1。截至目前，在基礎數據、橋涵檢查、健康監測與養護設計方面均開展了部分工作，并取得了一定的應用效果。

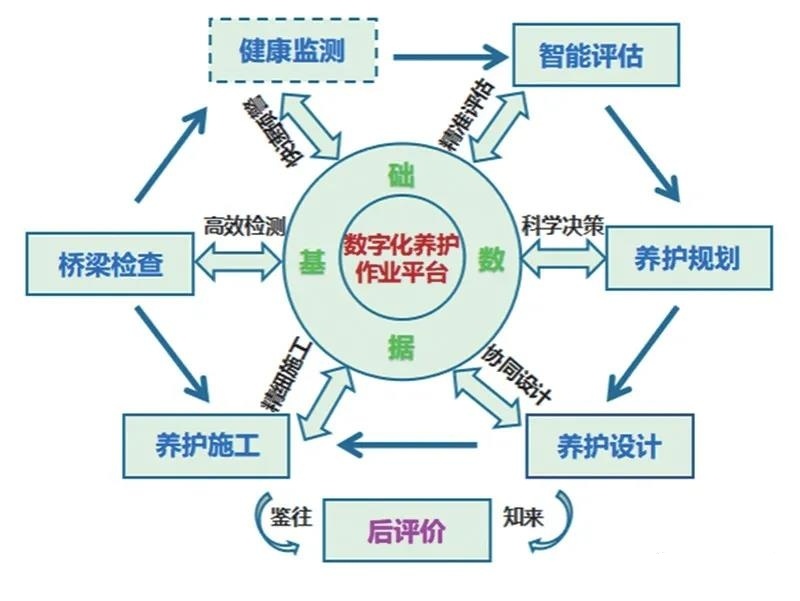

圖1 數字化養護作業平臺

        基礎數據與檢測評估

        綜合考慮養護管理、檢測評估、養護設計施工等多方面需求，根據橋梁類型對養護數據進行識別、分類，以參數化形式快速建立基于GIS的數字化信息檔案，包含地理位置、行政區劃、橋梁功能、結構信息和養護歷史等，為各作業環節提供相應的基礎數據。

        檢測評估軟件開發的基本思路是設置web端和APP端兩個操作終端，共享統一的數據庫。web端主要用于前期行政信息、結構信息、歷史養護信息等基礎數據的錄入，構件目錄樹建立及后期報告的編制調整等。APP端主要用于現場檢測信息錄入，可用于橋涵的日常檢查、經常性檢查、定期檢查與特殊檢查，定期檢查時軟件的操作流程如圖2所示。

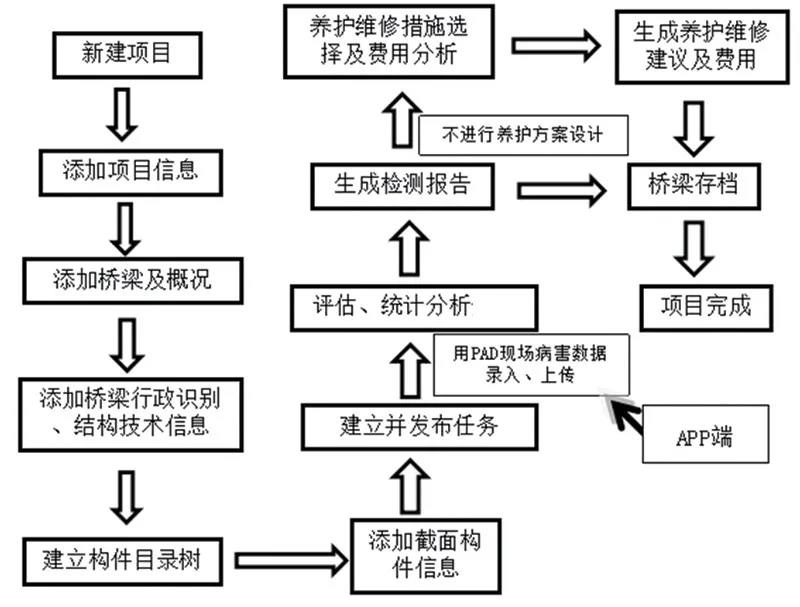

圖2 軟件操作流程

        軟件在設計開發過程中，針對web端與APP端，綜合考慮了多方面需求，主要實現了下述特色功能。

        1. Web端特色功能：

        (1)建立橋梁檔案、資料數據庫，實現動態管理。

        (2)依據規范有效、準確地評定橋梁的技術狀況等級。

        (3)一鍵生成各類標準檢查報告，支持版面人為調整。

        (4)根據病害類型及數量定制養護維修方案。

        (5)對數據進行各種統計分析,為養護大數據奠定基礎。

        (6)實現不同層級用戶的權限管理。

        2. APP端特色功能：

        (1)與web端管理系統數據交互。

        (2)內置病害數據庫，快速病害點選（或語音）記錄。

        (3)一鍵拍照、現場快速繪制病害示意圖。

        (4)病害數據離線錄入，適應性強。

        (5)支持一座橋梁多組同時檢測。

        (6)可現場出具橋梁定期檢測技術狀況評定結果。

        健康監測及養護設計

        健康監測軟件開發以現行交通運輸部頒行業標準為評估基礎依據，綜合多種分析評估方法，以靜力參數監測為主、動力參數監測為輔，分web端與APP端兩個操作終端，共享統一數據庫而建立的監測系統。web端主要用于前期行政信息、結構信息、傳感器等基礎數據的錄入，閾值建立及監測報表、報告的生成等。APP端則用于監測數據、預報警信息和查閱報表。

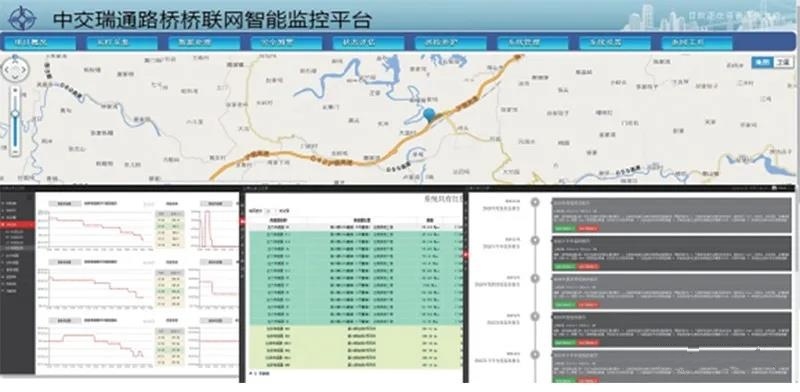

圖3 健康監測系統操作界面

        養護設計軟件開發的基本思路是以現行國家標準和部頒行業標準為基礎，針對不同結構形式橋涵的常見病害、加固方法、加固材料、加固工藝等建立基礎設計信息庫，輔以必要的結構分析、驗算、繪圖等必要軟件，實現養護設計的半自動化。截至目前，基于現行橋涵設計規范和加固設計規范開發的結構驗算部分，已能夠完成各類構件的結構驗算功能。

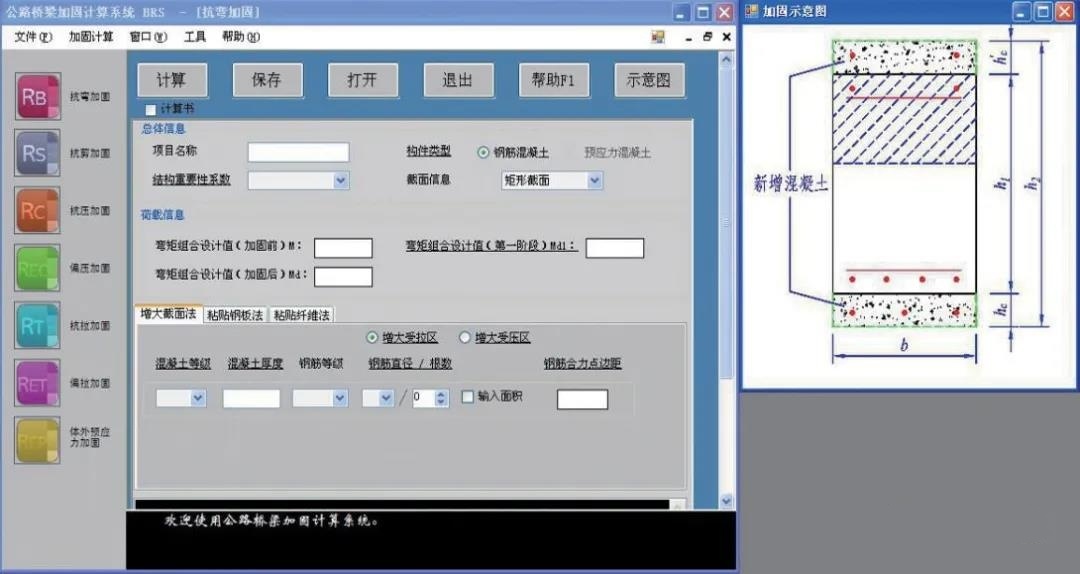

圖4 公路橋梁加固計算程序

        公路橋梁數字化養護既包含管理也包含技術，涉及橋梁全壽命周期內的各相關從業單位與人員，是新一代信息技術與傳統土木技術的交叉融合。數字化養護技術的發展需要各方共同努力，建立統一的數據標準，建設多層級的數字化養護平臺，開發配套的管理軟件及養護作業軟件，進而形成健康的、可持續發展的數字化養護生態體系。
