高速公路橋梁檢測最全面的技術方案

發布時間：

2021-04-25

高速公路橋梁檢測主要針對橋面系、橋梁上部結構、支座、橋梁下部結構進行近距離檢查。主要是借助博奧橋梁檢測平臺設備接近橋梁上部結構或者進入橋梁內部，再采用裂縫測寬儀、裂縫測深儀、鋼卷尺、激光測距儀、游標卡尺等專業儀器，對橋梁外形尺寸、混凝土破損面積、裂縫長度、支座變形等進行量測，仔細檢查缺損狀況，詳細記錄病害的位置、大小、范圍和程度，分析判斷病害性質、產生的原因及危害，同時對混凝土回彈、保護層、碳化深度進行檢測，最終對橋梁進行技術狀況評定。針對每橋逐幅逐跨進行檢查。

鋼筋混凝結構外觀質量詳細檢查內容

序號	檢查項目	詳細檢查內容
1	表觀病害	有無蜂窩麻面、破損、露筋、銹蝕、剝落、滲漏
1	表觀病害	空心板梁鉸縫是否開裂、破損、滲漏
2	裂縫	跨中、支點截面及附近梁體有無結構受力裂縫
		板梁底面有無縱向裂縫
		有無混凝土收縮和溫度裂縫
		測量裂縫長度，典型裂縫寬度和超限裂縫深度
		重點檢查結構受力裂縫

墩臺外觀質量詳細檢查內容

序號	檢查項目	詳細檢查內容
1	表觀病害	有無蜂窩麻面、破損、露筋、銹蝕、剝落、滲漏
2	裂縫	墩臺有無基礎不均勻沉降產生的開裂
		墩臺有無混凝土收縮和溫度裂縫
		墩臺有無大面積龜裂
		測量裂縫長度、典型裂縫寬度和超限裂縫深度
		重點檢查結構受力裂縫和基礎沉降產生的裂縫
3	穩定性	檢查墩臺是否有傾斜、滑移跡象

橡膠支座外觀質量詳細檢查內容

序號	檢查項目	詳細檢查內容
1	綜合	臺頂是否清潔，橡膠板表面是否清潔
2	梁體位移	線位移是否受阻，水平縱向位移是否超限
2	梁體位移	角位移是否受阻，轉角是否超限
3	橡膠板	是否有過大剪切變形和壓縮變形，記錄變形方向和剪切角
		是否有不均勻鼓包、開裂，記錄裂縫數量、長度和寬度
		是否有局部脫空或脫空
		是否有鋼板外露
		位置是否發生偏移，記錄偏移方向和偏移量
4	鋼墊板	防護涂層有無鼓包、起皮、脫落
4	鋼墊板	是否水平，有無脫空和錯位
5	支承墊石	有無破損、開裂、積水、露筋、銹銹

橋面系及附屬設施詳細檢查內容

序號	檢查項目	詳細檢查內容
1	橋面鋪裝	橋面是否平順，有無破損、開裂、鼓包、車轍、積水
2	橋頭平順	臺后填土有無沉降、擠壓隆起，橋頭有無跳車
3	排水設施	泄水管是否完整，有無缺失、殘缺、堵塞等
		梁端縫是否漏水
		橋面縱橫坡是否標準、順暢
4	伸縮縫	伸縮縫堵塞、卡死、橡膠條破損、開裂、滲漏、錨固混凝土開裂、破損、錨固件松動、破損、凹凸不平
5	人行道、欄桿	破損、缺失、斷裂、錯位、剝落、銹蝕、扭曲變形
6	錐坡?lián)鯄?/span>	滑移、下沉、開裂，擋墻是否傾斜、變形、開裂
7	標志、標線	損壞、老化、失效

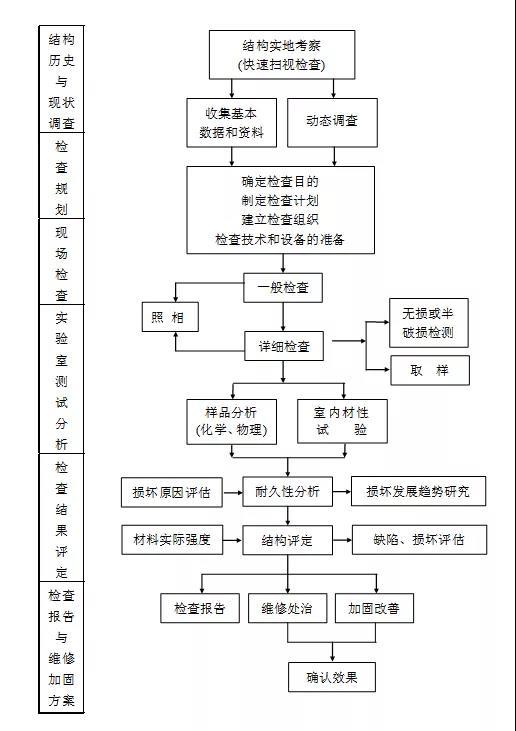

檢查工作流程:

檢查報告是對檢查工作的匯總，主要包含以下內容：

（1）詳細的橋梁結構損傷和病害的描述和主要損傷和病害部位的照片，缺損狀況的描述采用專業標準術語，說明缺損的部位、類型、性質、范圍、數量和程度等，并同業主提供的歷史檢查資料進行對比分析，分析摸清損傷及病害發生的原因，分析其對結構造成的不利影響，并提出相應的處治措施建議。

（2）檢查情況說明、檢查結果綜述、具體檢查資料、同歷史檢查資料的對比分析、水下檢測攝像資料等。

（3）橋梁基本狀況卡片。定期檢查完成后，應將本次檢查的橋梁各部件技術狀況評定結果登記在橋梁基本狀況卡片內。

（4）定期檢查報告。該報告還包括下列內容：

①保護層厚度、混凝土強度、碳化深度、幾何線形、鋼筋銹蝕狀況、氯離子含量等測試結論。

②轄區內所有橋梁的保養小修情況。

③需要大中修或改建的橋梁計劃，說明修理的項目。

④要求進行特殊檢查橋梁的報告，說明檢驗的項目及理由。

⑤需限制橋梁交通的建議報告。
